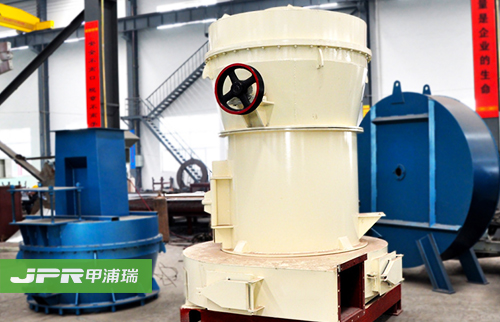

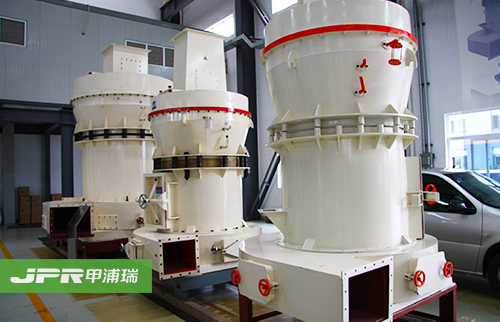

高壓懸輥磨結合多年來用戶使用磨粉設備的實際情況，針對磨粉行業發展的需要，自行研發的新型產品，從而開創了國際工業磨粉高效、低能耗的新紀元。高壓懸輥磨廣泛的應用于冶金、建材、化工、礦山、高速公路建設、水利水電等行業，主要適用于加工莫氏硬度6級以下，濕度在6%以下的各種非易燃易爆礦產物料的加工，是加工石英、長石、方解石、石灰石、滑石、陶瓷、大理石、花崗巖、白云石、鋁礬土、鐵礦石、重晶石、膨潤土、煤矸石、煤等物料的理想選擇，物料的磨粉細度可在250目-3000目之間任意調節。整套設備由主機、減速機、分析機、管道裝置、鼓風機、除塵器、顎式破碎機、斗式提升機、電磁振動給料機、電控系統等組成。
1、高效、節能：在成品細度及電動機功率相同的情況下，比氣流磨、攪拌磨、球磨機的產量高一倍以上。
2、易損件使用壽命長：磨輥、磨環采用特殊材料鍛制而成，從而使利用程度大大提高。在物料及成品細度相同的情況下，比沖擊式破碎機與渦輪粉碎機的磨損件使用壽命長2-5倍，一般可達一年以上，加工碳酸鈣、方解石時，使用壽命可達2-5年。
3、安全可靠性高：因磨腔內無滾動軸承、無螺釘，所以不存在軸承及其密封件易損的問題，不存在螺釘易松動而毀壞機器的問題。
4、產品細度高：產品細度一次性可達到D97≤5μm。
5、環保、清潔：采用脈沖除塵器捕捉粉塵，采用消聲器降低噪聲，具有環保、清潔的特點。

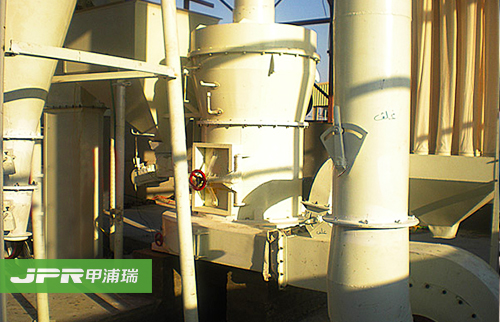

高壓懸輥磨粉機全套配置包括錘式破碎機、斗式提升機、儲料倉、震動給料機、微粉磨主機、變頻分級機、雙聯旋風集粉器、脈沖除塵系統、高壓風機、空氣壓縮機、電器控制系統。
注意事項
1、開機前檢查皮帶、螺絲和各部潤滑情況，應清除機器周圍雜物。
2、將待磨的原料放入料斗內，調好兩磨輥間隙，操作時，要保持磨輥兩端松緊一致，磨研不應過緊，線速不應過高。
3、磨粉作業時，嚴防加工物料斷流。停機前，須先分離磨輥，嚴防兩磨輥直接接觸，要經常注意料筒的存料量。
4、雷蒙磨粉機的加工物料必須經篩選。平篩如有堵塞，可輕輕敲打，避免用力過猛。
5、磨輥不要軋得太緊，磨齒不能用得過鈍，避免溫度過高。如果發生起火或爆炸時，應立即松開磨輥軋距，使磨料流下壓滅火焰。
高壓懸輥磨粉機的主機中，磨輥總成通過橫擔軸懸掛在磨輥吊架上，磨輥吊架與主軸及鏟刀架固定連接，壓力彈簧壓在磨輥軸承室的懸臂外端 面上，以橫擔軸為支點迫使磨輥緊緊壓在磨環內圓表面上，當主機電機通過傳動裝置帶動主軸轉動時，裝在鏟刀架上的鏟刀與磨輥同步旋轉，磨輥在磨環內圓滾動的同時繞自身軸自轉。電動機通過傳動裝置帶動分析機旋轉，葉輪轉速越高，分選出的粉子越細。為保證磨機在負壓狀態下工作，增加的氣流量通過風機與主機間的余氣管排入布袋除塵器，被凈化后排入大氣。 高壓懸輥磨粉機的風選氣流是在風機-磨殼-旋風分離器-風機內循環流動作業的，所以比高速離心粉碎機粉塵少，操作車間清潔、環境無污染。
| 型號 | 磨輥個數 | 磨輥尺寸 (R×H)mm |
磨環內徑和高度 (mm) |
大進料粒度 (mm) |
成品粒度 (mm) |
產量 (t/h) |
電機功率(KW) | 主機轉速 (r/min) |
外型尺寸 (m) |
||
| 主機 | 風機 | 分析機 | |||||||||
| YGM75 | 3 | 260×150 | 780×150 | 15 | 0.613-0.033 | 1-3 | 18.5 | 15 | 2.2 | 160 | 4.3×3.5×5.1 |
| YGM85 | 3 | 270×140 | 830×140 | 20 | 0.613-0.033 | 1.2-4 | 22 | 22 | 4 | 150 | 5.3×4.1×5.2 |
| YGM95 | 4 | 310×170 | 950×170 | 25 | 0.613-0.033 | 2.1-5.6 | 37 | 37 | 5.5 | 130 | 7.1×5.9×7.9 |
| YGM130 | 5 | 410×210 | 1280×210 | 30 | 0.613-0.033 | 2.5-9.5 | 75 | 75 | 7.5 | 103 | 7.9×8.0×9.7 |
| YGM160 | 6 | 440×270 | 1600×270 | 35 | 0.613-0.033 | 7-18 | 132 | 132 | 11 | 82 | 12.55×5.7×8.3 |
