產品介紹

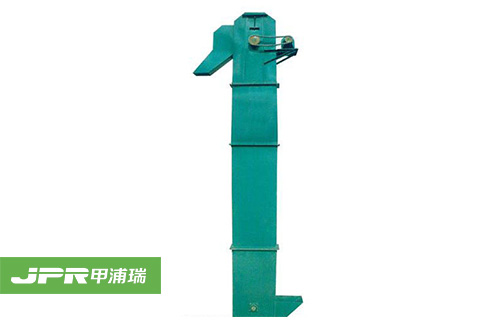

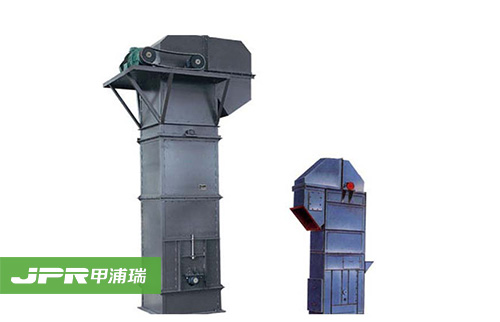

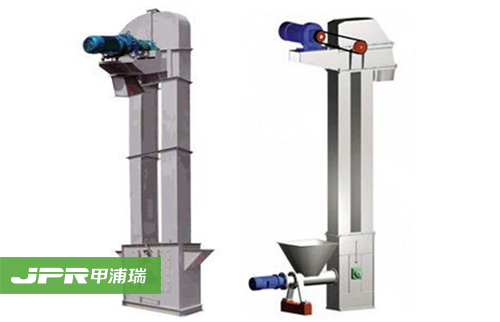

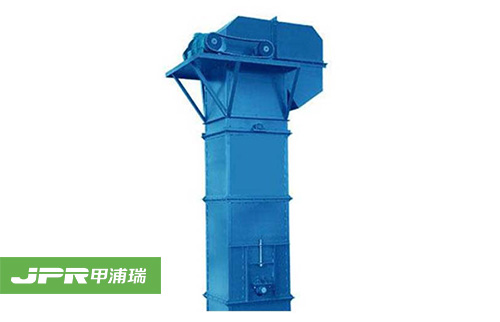

板鏈提升機是引進國外先進技術研制、開發的產品。適用于垂直輸送粉狀、粒狀、和塊狀物料，也可以提升磨琢性較大的物料，如粉煤灰、礦渣、石灰石、水泥生料、水泥熟料、水泥、煤、干粘土等。物料溫度一般不超過250度，提升高度高可達40m。NE板鏈提升機為板鏈式、重力誘導卸料的提升機設備。該機采用流入式喂料，物料流入料斗內靠板鏈提升到頂端，在物料重力作用下自行卸料。鏈條是幼稚合金鋼高強度板式鏈條，耐磨可靠，驅動部分采用硬齒面減速機。
性能特點
1、輸送能力大。該系列斗式提升機是國內同類提升機中相近結構尺寸輸送量大的提升機，提升量為50m3/h～500m3/h。
2、提升范圍廣。這類斗式提升機對物料的種類、特性要求少。不僅能提升一般的粉料、小顆粒料，而且可提升磨琢性較大的物料，要求溫度≤200°C。
3、驅動功率小。采取流入式喂料、誘導式卸料，大容量的料斗密集型布置。在物料提升時幾乎無回料和挖料現象，因此無效功率少，比環鏈提升機節省功率30％。
4、提升高度高。采用板鏈式高強度鏈條，在額定輸送量下提升高度可達60米。
5、操作、維修方便，易損件少。
6、本斗式提升機結構鋼性好，精度高。機殼經折邊和中間壓凸，經焊接后，剛性好且外觀漂亮。綜合成本低，密封性能好，節能環保且維護少。
結構組成
提升機結構組成：
1、部件：上部機殼，主動軸部件，減速機、連軸器、電機等組裝成一體。
2、機殼：根據要提升的高度、配置不同數量的中部機殼迭加起來既能滿足需要。
3、下部部件：由底部機殼，從動軸部件及張緊裝置結成一體。機殼側面有門可以打開，對其內部進行檢查如清掃。
4、鏈條及料斗：鏈條為圓鋼焊接環鏈。料斗用螺母定在鏈條的接頭上。不同高度的斗提機現套相應數量的鏈條、接頭、及料斗。
工作原理
板鏈提升機適用于輸送粉狀、粒狀及小塊狀的無磨琢及磨琢性小的物料。提升機是一種圓環鏈斗式提升機采用混合式或重力卸料，挖取式裝料。牽引件用優質合金鋼高度圓環鏈。中部機殼分單、雙通道兩種形式為機內重錘箱恒力自動張緊。鏈輪采用可換輪緣組合式結構。使用壽命長，輪緣更換工作簡便。下部采用重力自動張緊裝置，能保持恒定的張緊力，避免打滑或脫鏈，同時料斗遇到偶然因素引起的卡殼現象時有一定的容讓性，能夠有效地保護下部軸等部件。該斗式提升機適用于輸送堆積密度小于1.5t/m3易于掏取的粉狀、粒狀、小塊狀的底磨琢性物料。如煤、水泥、碎石、砂子、化肥、糧食等。TH型斗式提升機用于各種散狀物料的垂直輸送。適用于輸送粉狀、粒狀、小塊狀物料，物料溫度在250℃以下。
